MD/3000 med 267

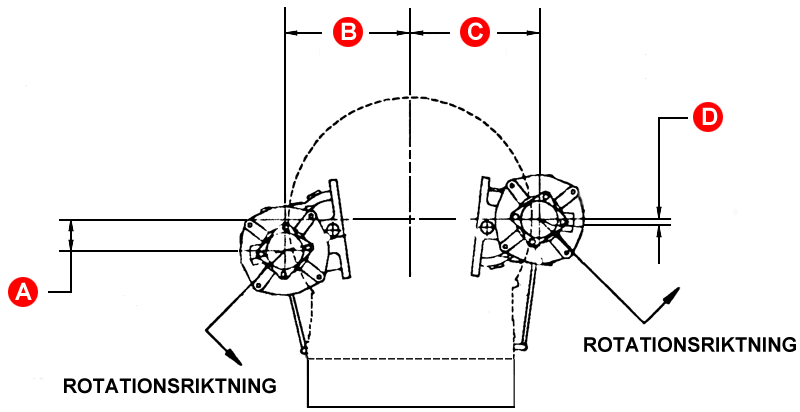

Kl. 3 & 9, sett bakifrån
| Modell / Mått | A (mm) | B (mm) | C (mm) | D (mm) |
|---|---|---|---|---|
| 267 | -57,5 | 239,0 | 246,0 | -3,0 |
| Negativa mått anger placering under centrumlinjen. Rotationsriktning samma som från motorn. | ||||
| Totalt avstånd | |
|---|---|
| SAE B pumpmontering | 345,8 mm |
| SAE BB pumpmontering | 368,3 mm |
| DIN 5462 pumpmontering | 411,8 mm |
| Medbringare DIN 100 | 394,4 mm |
| Spicer 1280/1310 | 385,0 mm |
| Spicer 1410 | 394,4 mm |
| Avstånd från växellådans framkant till anläggningsyta på fläns för pump eller bakkant på medbringare. | |
